空压机密封垫片怎么选？从了解工作原理开始
空压机密封垫片的选型，不能脱离机型原理单独讨论。螺杆机、活塞机、离心机分别对应容积式啮合压缩、容积式往复压缩和速度式叶轮压缩，密封部位、温度来源、压力形式和选型逻辑均有差异。按部位划分，喷油螺杆机的密封需求可归为四段：机头压缩腔的高温排气与压力脉冲、阀板与气缸盖的间歇高温、曲轴箱与油路的热油浸泡、管路与附件的压力波动。垫片失配的表现可直接观察：机头法兰渗漏造成气源浪费与排气含油量上升；曲轴箱渗油抬高补油成本并缩短油分芯寿命，严重时引发非计划停机。SealTex 索拓无石棉纤维橡胶垫与石墨增强垫按温度、压力、介质分工对应上述部位。
【无油螺杆机压缩腔】：保障机头高温脉冲工况稳定性的关键工具
应用对象：无油螺杆机压缩腔与排气端盖（不喷油、工作温度更高，交变负载更频繁）；油气桶与排气管道接口（高温与脉冲叠加）。

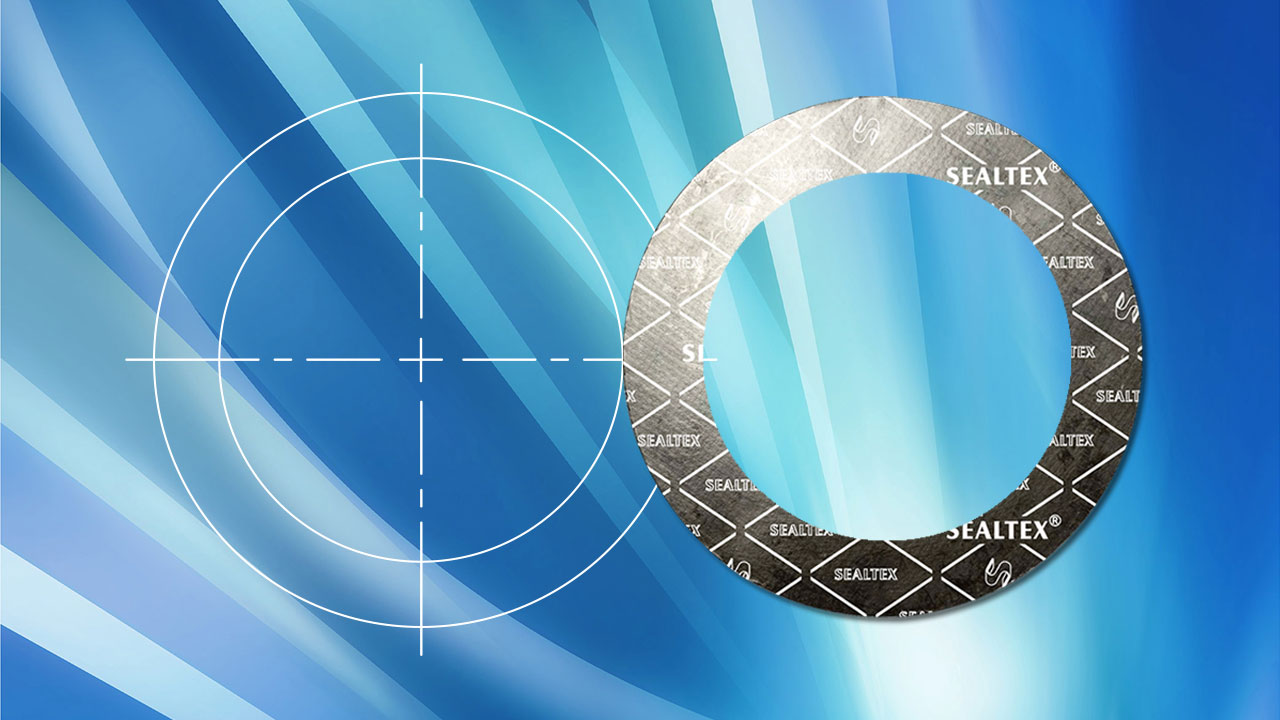

技术价值：高温与压力脉冲叠加，会使耐温上限约 120°C 的纤维纸垫碳化变脆，在脉冲冲击下被击穿，形成反复换垫、反复渗漏。SealTex graf 系列以柔性石墨为面材、SUS316L 不锈钢为增强芯材：ST-9926 采用 316L 不锈钢刺板，抗剥离性能更好；
建议使用温度均为有氧环境 -200~450°C、无氧环境 -200~1600°C；
泄漏率按 DIN 3535-6 测得均为 0.05 mg/(s·m)；
压缩率按 ASTM F36J 为25-40%（ST-9926）；
回弹率分别为≥20%；
应力松弛按 DIN 52913（16 h、300°C、50 MPa） 48 MPa；
石墨层含氯量按 DIN 28090-2 控制在≤40 ppm；
碳含量按 DIN 51903 为≥99%。
典型案例： ST-9926不锈钢金属石墨复合垫替换纤维纸垫后，垫片可在有氧环境 450°C 温度上限内工作，避免纸垫碳化导致的反复更换密封垫；无油螺杆机排气端盖可将材料切换为 ST-9926，以兼顾高温与交变负载。
【往复活塞机阀板与气缸盖】：确保间歇高温与冷热循环工况安全冗余的必要手段

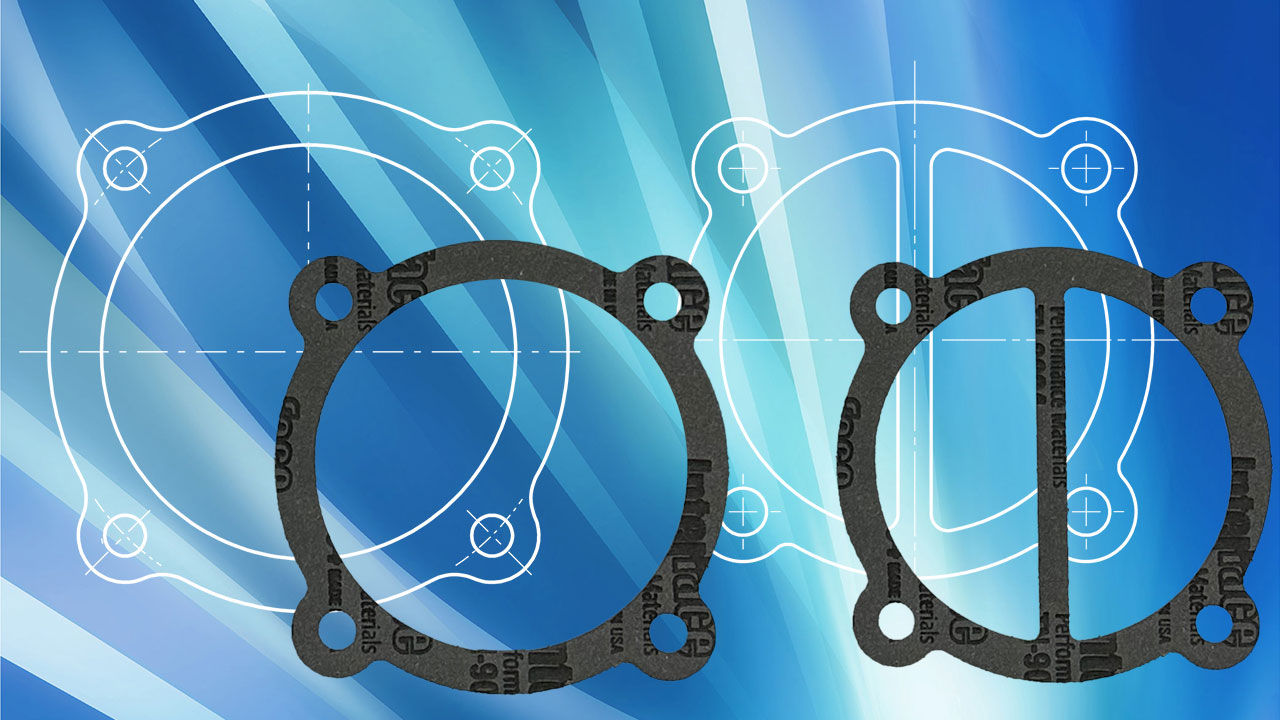

应用对象： 阀板、气缸盖、进排气口（阀板随进排气启闭承受间歇高温与冷热循环，压力脉冲明显）；重型设备曲轴箱、轴承盖（油、水、冷却剂介质，使用温度上限 190°C）；排气口法兰（温度低于螺杆机机头排气口，但启停频繁）。
技术价值： 启停频繁带来冷热循环，螺栓预紧衰减后接触应力下降，出现渗漏。
TS-9016 由全硫化丁苯橡胶、混合纤维及芳纶纤维组成。
密度 ≥1.44 g/cm³；
间歇操作温度上限 290°C；
压缩率10-25%（34.5 MPa ）；
回弹率 ≥40%；
拉伸强度 ≥12.41 MPa；
卷材宽度 1016 mm，厚度 0.4~1.6 mm，适合缸盖、阀板位置使用。
NI-2085 为丁腈橡胶体系高密度材料；
密度 ≥1.36 g/cm³；
使用温度上限 190°C；
压缩率 10-20%（34.5 MPa ）；
回弹率 ≥40%；
拉伸强度 ≥10.34 MPa；
耐水、冷却剂、油和燃料，适用于重型设备。
典型案例：在活塞机阀板与气缸盖的冷热循环工况中，采用 TS-9016 按阀板轮廓冲裁成型垫片，可在 290°C 间歇温度上限内保持弹性恢复，降低螺栓预紧衰减后的渗漏概率。可引用的应用记录：TS-9016 在全球多家空压机 OEM 的曲轴箱垫片与轴承盖垫片部位持续使用，该材料在空压机密封部位的应用记录已延续约 15 年（来源：InterFace 空压机配套资料）。
【离心机与公用油路、管路附件】：支撑长期可靠运行的基础保障
应用对象： 曲轴箱、轴承盖、油气桶与油路接口（长期 80~100°C 热油环境）；离心机油箱、端盖、油泵、侧盖；管路与附件法兰（螺杆机与活塞机以脉冲式压力波动为主，离心机以高速连续气流与油路压力波动为主）。
技术价值： 普通橡胶垫在该温度区间易硬化开裂，振动叠加导致预紧衰减，渗油沿“渗—滴—喷”逐步恶化；螺杆机箱体封闭，渗漏不易察觉，待发现时润滑油已损耗、油分芯寿命缩短，油雾还会污染下游干燥与换热设备。ST-2058 以高模量丁腈橡胶 NBR 与芳纶纤维压延成型。
密度按 DIN 28090-2 为 1.7~1.9 g/cm³；
压缩率按 ASTM F36J 为 8-15%；
回弹率 ≥55%；
拉伸强度按 ASTM F152 为 12 N/mm²；
应力松弛按 DIN 52913 为 22 N/mm²（16 h、300°C、50 N/mm²）与 28 N/mm²（16 h、175°C、50 N/mm²）；
泄漏率按 DIN 3535-6 为 0.02 mg/(s·m)；
持续工作温度 220°C；
压力上限 60 bar；
耐介质厚度变化按 ASTM F146 为 5%（IRM 903、5 h、150°C）；
认证包含 DVGW、KTW、Lloyd’s、TA-Luft、RoHS、REACH、ELL、WRAS、TZW、ELV、CP65、 TSCA、EN 45545-2、BAM(Oxygen)；
管路与附件的选型按工况分流：高温高压交变场合用 ST-9926。
典型案例：在螺杆机曲轴箱与轴承盖的油封部位改用 ST-2058 后，泄漏率可按 DIN 3535-6 复测到 0.02 mg/(s·m)，并可通过 ASTM F146 耐介质测试验证厚度变化 5%，用于判断换垫周期。
石墨增强密封材料的密封能力来自柔性石墨层与金属芯材的复合结构：柔性石墨层提供压缩回弹与共形贴合，金属芯材承担压力脉冲与抗吹出。
可验证的检测方法包括：泄漏率按 DIN 3535-6 测定（ST-9926 为 0.05 mg/(s·m)，ST-2058 为 0.02 mg/(s·m)）；
压缩率与回弹率按 ASTM F36J 测定；应力松弛按 DIN 52913 测定；
耐介质性能按 ASTM F146 测定；
纤维橡胶类材料按 ASTM F104 方法取样。
SealTex索拓技术中心配备拉力试验机、压缩回弹试验仪与蠕变松弛率试验仪，可完成 ASTM、DIN 系列标准实验；恒温实验室配有非接触式三坐标光学测量仪，可对异形垫片做全尺寸检验；可协助客户完成 FUJI 测试与 FEA 有限元分析。工程适配方面，板材规格含 1000×1000 mm、1500×1500 mm、1500×3000/4500 mm，卷材宽度 1016 mm，厚度 0.3~5.0 mm 分档，支持冲压、模切、分切、复合、丝网印刷、贴胶与双面防粘处理。企业质量体系包含 IATF 16949 与 ISO 9001:2015 认证，产品证书包含 RoHS、REACH、UL、DVGW、WRAS、W270、ELL、KTW、ABS、Lloyd's、EN 45545-2 等。
空压机密封垫片的选型结果，可落实在三项可验证的功能上。
1. 工艺一致性：按机型与部位匹配温度、压力、介质参数后，材料的压缩率、回弹率与应力松弛可按 ASTM F36J 与 DIN 52913 复测。
2. 密封安全性：泄漏率可量化到 0.02~0.05 mg/(s·m)，并按 DIN 3535-6 方法比对。
3. 售后保证性：成品垫片可按客户图纸加工并做全尺寸检验，换垫周期可依据 ASTM F146 耐介质数据推算。
SealTex 索拓可提供多款无石棉密封垫片，对应螺杆机、活塞机、离心机的不同密封部位与工况组合。部分客户有：ATLAS、英格索兰、特灵、日立、复盛等。在这些知名企业中SealTex索拓提供的压缩机密封解决方案得到了有效验证。
